土木事業　施行状況PUBLIC WORKS

工事名：令和4年度　設楽ダム瀬戸設楽線松戸地区工事用進入路工事
工事場所：愛知県北設楽郡設楽町松戸地先
工期：令和5年3月30日～令和6年2月29日
※工事の目的は、設楽ダム建設事業に伴う付替県道瀬戸設楽線の橋脚施工を行う為の仮橋工事です。

今回は、上部工の施工について説明します。

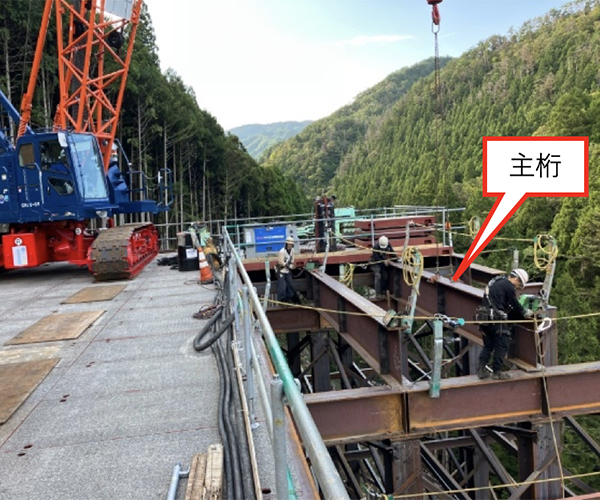

写真①：主桁を設置しています。

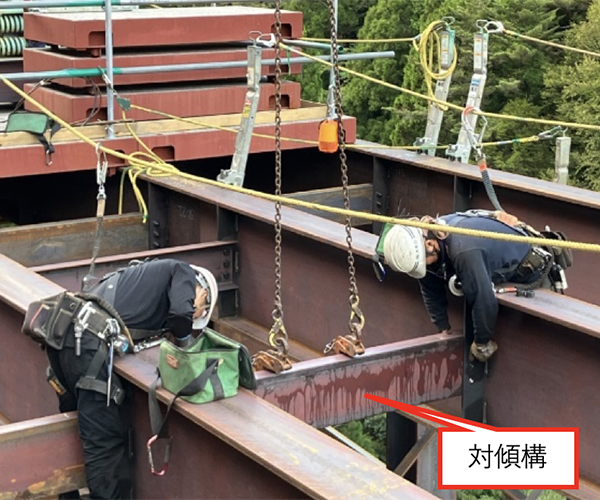

写真②：対傾構を設置しています。
写真③：当現場では、若手職員が現場管理で活躍しています。

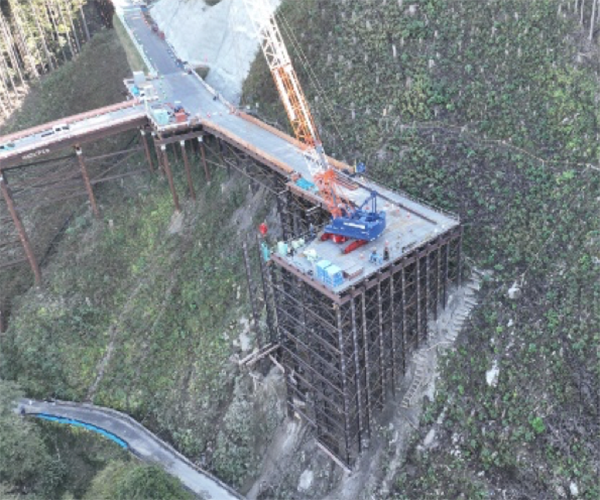

写真④：10月末の進捗状況です。

工事名：令和５年度　２３号蒲郡ＢＰ床版工事
工事場所：豊川市為当町[為当地区]／豊川市御津町金野[金野地区]
工期：令和5年5月10日～令和6年5月31日
工事目的：23号蒲郡バイパスの一部となる金野地区金野Bランプ6径間と為当地区為当OFFランプ3径間及び第3橋、第4橋、ONランプの一部を行う床版工事です。

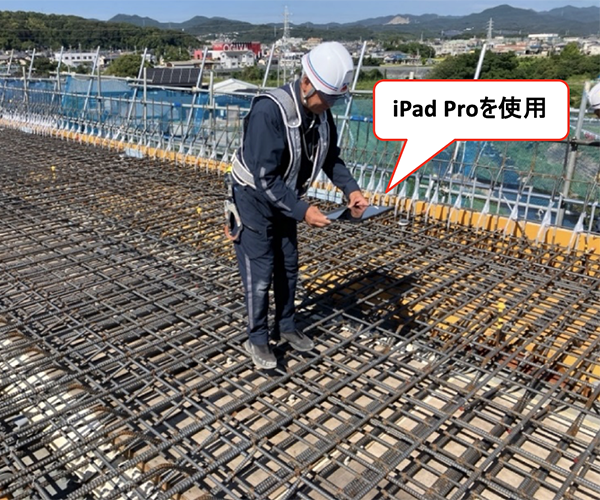

写真①：為当地区の鉄筋計測状況です。配筋検査 AR システム 『 BAIAS 』というアプリを使って、鉄筋を撮影することにより、鉄筋の本数、間隔を自動計測しています。

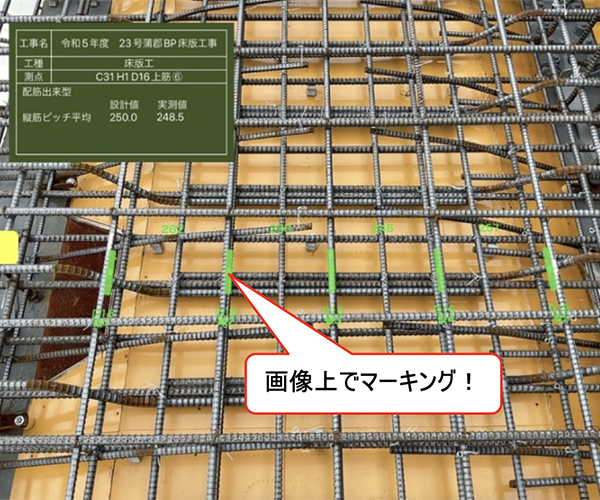

写真②：鉄筋の計測値(画像データ)です。鉄筋間隔が記録されています。従来の配筋検査では、測定箇所毎に対象の鉄筋へマーキングし、検尺ロッドを使用して行うため、２名の作業者が必要でしたが、作業者を0名に省人化出来る様になり作業時間も短縮されました。

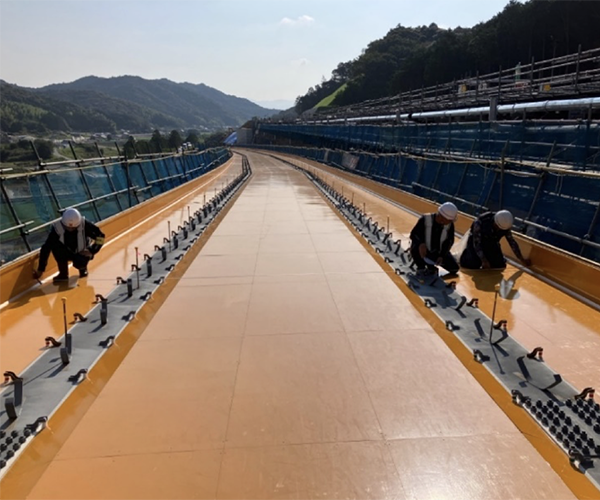

写真③：金野地区の床版型枠組立が完了したので、出来形計測をしています。

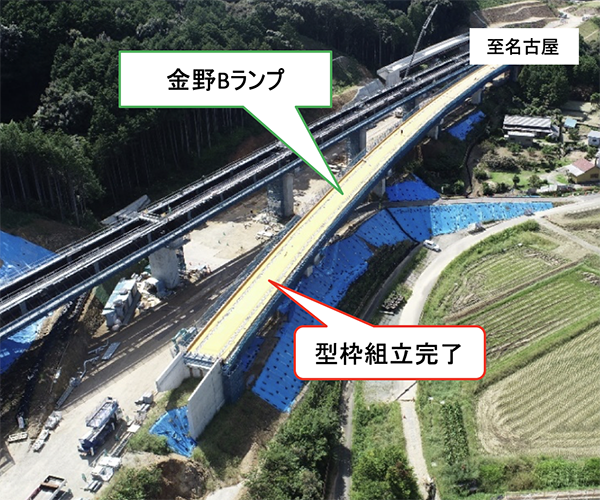

写真④：9月末、金野地区の全景です。床版型枠組立が完了した状態です。

工事名：令和4年度　設楽ダム瀬戸設楽線松戸地区工事用進入路工事
工事場所：愛知県北設楽郡設楽町松戸地先
工期：令和5年3月30日～令和6年2月29日
※工事の目的は、設楽ダム建設事業に伴う付替県道瀬戸設楽線の橋脚施工を行う為の仮橋工事です。

今回は、上部工を施工する前の、受桁の設置について説明します。

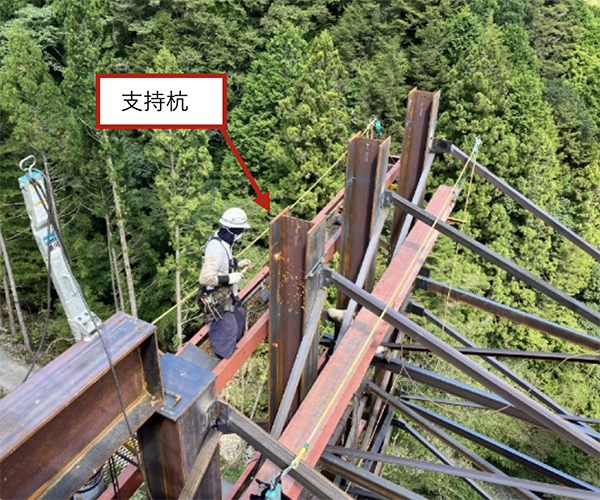

写真①：支持杭に設計の高さをマーキングし、切断します。

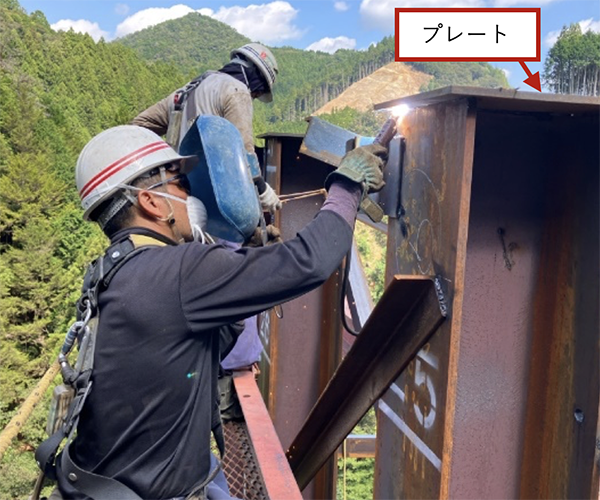

写真②：受桁を設置する為のプレートを、溶接します。
写真③：プレートに設計の位置をマーキングし、受桁を設置します。

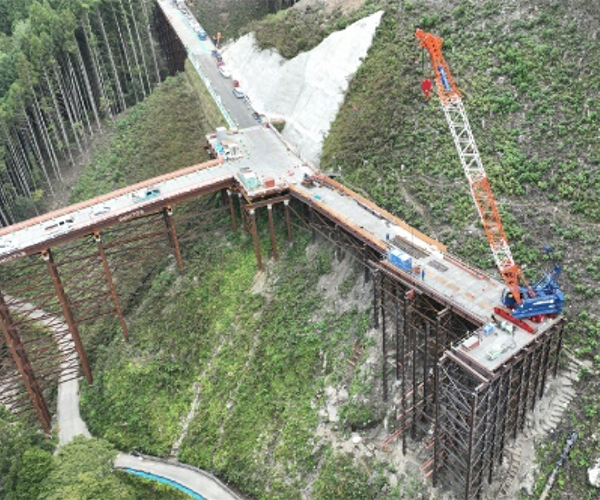

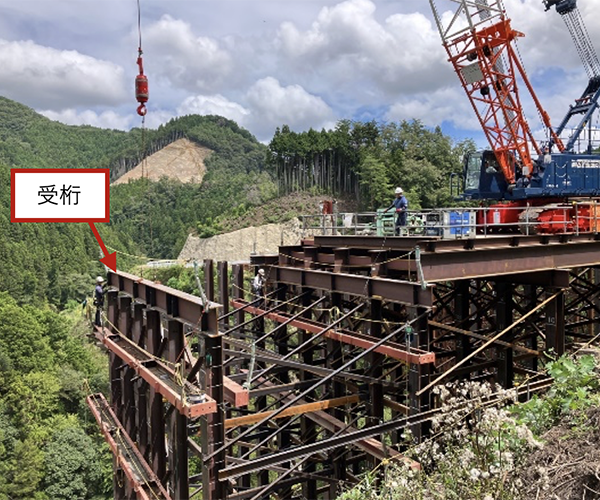

写真④：9月末の進捗状況です。

工事名：令和５年度　２３号蒲郡ＢＰ床版工事
工事場所：豊川市為当町[為当地区]／豊川市御津町金野[金野地区]
工期：令和5年5月10日～令和6年5月30日
工事目的：23号蒲郡バイパスの一部となる金野地区金野Bランプ6径間と為当地区為当OFFランプ3径間及び第3橋、第3橋、ONランプの一部を行う床版工事です。

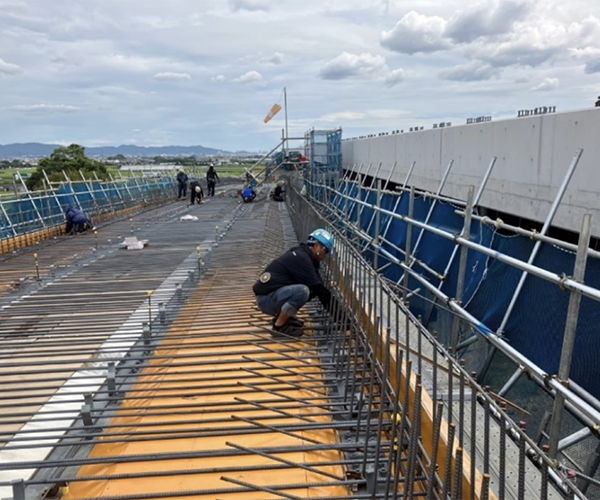

写真①：為当地区の鉄筋組立状況です。

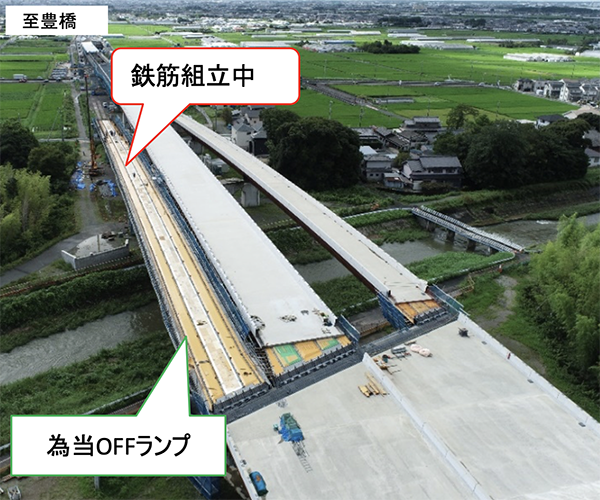

写真②：8月末、為当地区の現場状況です。床版部の型枠が完了して写真奥側から鉄筋組立を行っていきます。

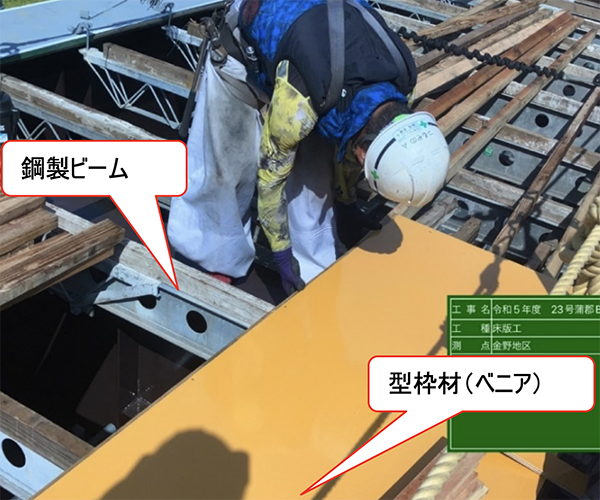

写真③：金野地区で床版の型枠組立を行っている様子です。鋼製ビーム（型枠支保材）上にベニア板を乗せて型枠組を行っていきます。

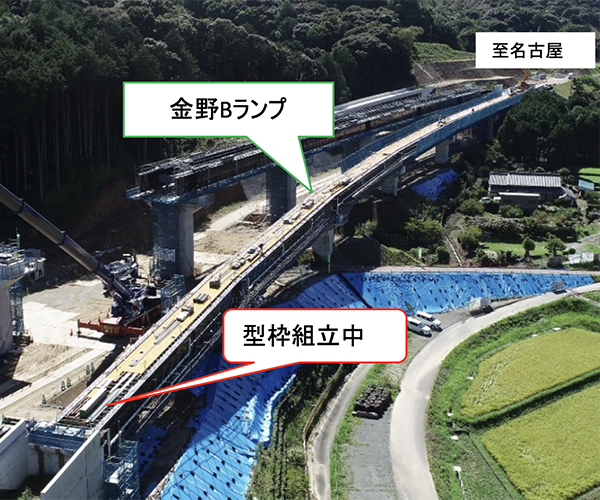

写真④：8月末、金野地区の現場状況です。型枠支保工が完了して、床版部の型枠組を行っています。

工事名：令和4年度　設楽ダム瀬戸設楽線松戸地区工事用進入路工事
工事場所：愛知県北設楽郡設楽町松戸地先
工期：令和5年3月30日～令和6年2月29日
※工事の目的は、設楽ダム建設事業に伴う付替県道瀬戸設楽線の橋脚施工を行う為の仮橋工事です。

今回は、支持杭の連結について説明します。

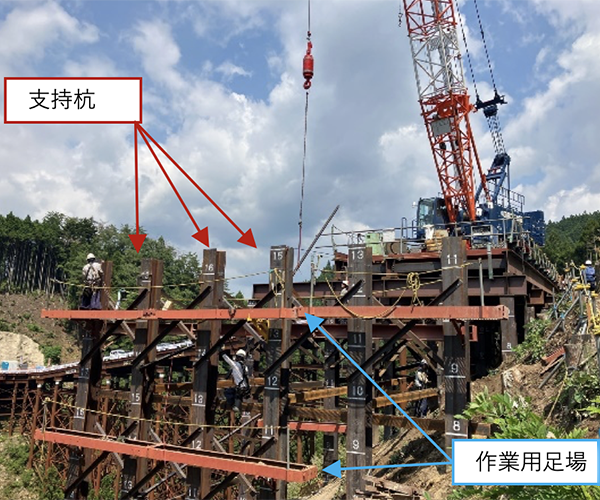

写真①：支持杭完了後、橋脚部を補強するために、支持杭の前後左右を鋼材で連結していきます。 連結作業は作業用足場を利用して慎重に進めていきます。

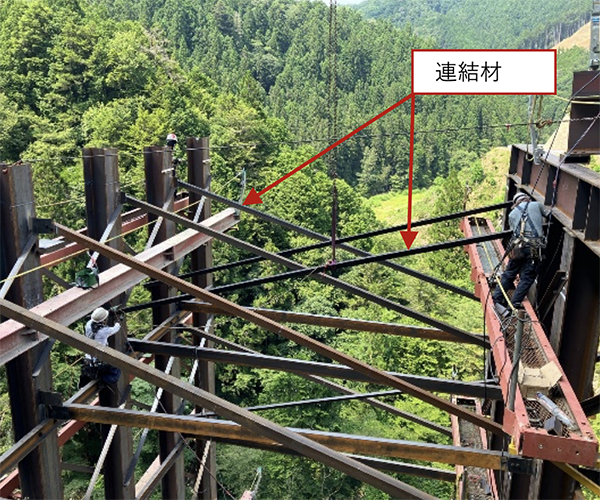

写真②：写真は横方向からの連結作業の状況です。高所での作業になるので、墜落制止用器具を使用して安全に作業を行っていきます。

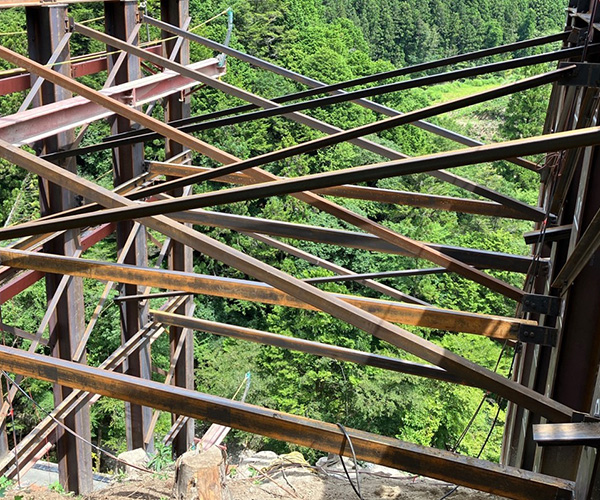

写真③：無事に連結作業が終了しました。

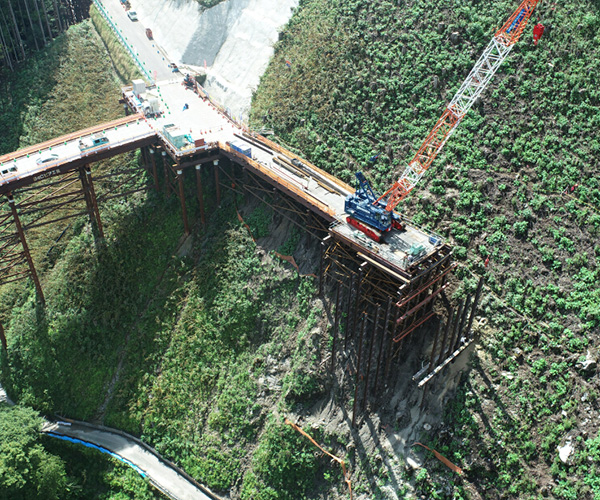

写真④：8月末の進捗状況です。
